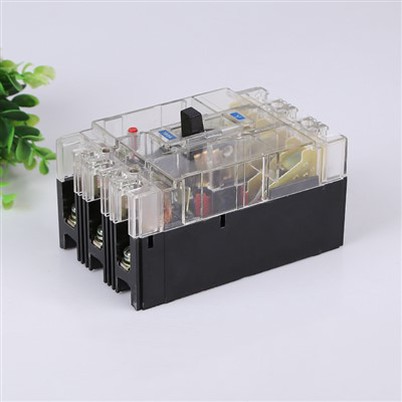

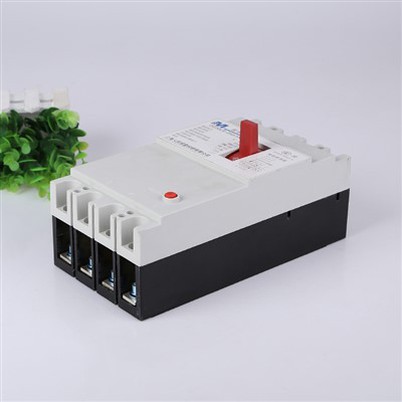

Hauptparameter von Kompaktleistungsschaltern
Eine Nachricht hinterlassen
(1) Nennspannung: Die Nennspannung auf dem Typenschild des Leistungsschalters bezieht sich auf die Nennspannung der Hauptkontakte des Leistungsschalters. Dies ist der Spannungswert, der den langfristigen normalen Betrieb der Schützkontakte gewährleistet.
(2) Nennstrom: Der Nennstrom auf dem Typenschild des Schützes bezieht sich auf den Nennstrom der Hauptkontakte des Leistungsschalters. Dies ist der Stromwert, der den langfristigen normalen Betrieb der Schützkontakte gewährleistet.
(3) Auslösestrom: Der Auslösestrom ist der Stromeinstellwert, der den Betrieb des Überstromauslösers bewirkt. Wenn der Stromkreis kurzgeschlossen ist oder die Last stark überlastet ist und der Laststrom größer als der Auslösestrom ist, werden die Hauptkontakte des Leistungsschalters getrennt.
(4) Überlastschutzstrom-Zeitkurve: Die Überlastschutzstrom-Zeitkurve ist eine inverse Zeitkennlinie. Je größer der Überlaststrom, desto kürzer ist die Ansprechzeit des thermischen Auslösers.
(5) Nennspannung der Spule des Unterspannungsauslösers: Die Nennspannung der Spule des Unterspannungsauslösers muss der Nennspannung der Leitung entsprechen.
(6) Nennspannung der Spule des Arbeitsstromauslösers: Die Nennspannung der Spule des Arbeitsstromauslösers muss der Spannung der Steuerstromversorgung entsprechen.
(7) Bewertetes ultimatives Kurzschluss--Ausschaltvermögen Icu
Es gibt zwei Indikatoren für das Ausschaltvermögen eines Leistungsschalters: das Nenn-Kurzschlussausschaltvermögen Icu und das Nenn-Kurzschlussausschaltvermögen im Betrieb Ics.
Das Nenn-Kurzschlussausschaltvermögen Icu ist der begrenzende Parameter für das Ausschaltvermögen des Leistungsschalters. Nach dem Ausschalten mehrerer Kurzschlussfehler verringert sich die Ausschaltleistung des Leistungsschalters.
Das Nenn-Kurzschlussausschaltvermögen Ics im Betrieb ist ein Ausschaltindikator des Leistungsschalters. Das bedeutet, dass nach dem Ausschalten mehrerer Kurzschlussfehler noch ein normaler Betrieb gewährleistet werden kann.
Bei Kompaktleistungsschaltern gilt der Ics als qualifiziert, solange er mehr als 25 % von Icu beträgt. Die meisten Leistungsschalter auf dem Markt haben Ics zwischen 50 % und 75 % von Icu.
(8) Aktuelle-Grenzausschaltkapazität
Unter Strom-begrenzendes Ausschaltvermögen versteht man die Fähigkeit des Leistungsschalters, den Fehlerstrom zu begrenzen, wenn ein Kurzschluss auftritt. Bei einem Kurzschluss öffnen sich die Kontakte des Leistungsschalters schnell und es entsteht ein Lichtbogen. Dies entspricht der Einführung eines schnell ansteigenden Lichtbogenwiderstands in Reihe mit dem Stromkreis, wodurch der Anstieg des Fehlerstroms begrenzt wird. Dadurch werden die negativen Auswirkungen der elektromagnetischen, elektrodynamischen und thermischen Auswirkungen des Kurzschlussstroms auf den Leistungsschalter und die elektrischen Geräte reduziert und die Lebensdauer des Leistungsschalters verlängert. Je kürzer die Ausschaltzeit des Leistungsschalters ist, desto besser ist die Strombegrenzungswirkung und desto näher liegt Ics an Icu.
⑼ Auslöseeigenschaften von Leitungsschutzschaltern
Die Auslöseeigenschaften von Leistungsschaltern sind in verschiedene Typen unterteilt, z. B. A, B, C, D und K, und ihre jeweiligen Bedeutungen sind wie folgt: Auslöseeigenschaften vom Typ A-: Der Auslösestrom beträgt (2~3)In, was zum Schutz elektronischer Halbleiterschaltungen, Messschaltungen mit kleinen Leistungstransformatoren oder Systemen mit langen Schaltkreisen und kleinen Kurzschlussströmen geeignet ist; Auslöseeigenschaften vom Typ B-: Der Auslösestrom beträgt (3~5)In, was für Stromverteilungssysteme in Wohngebieten, den Schutz von Haushaltsgeräten und den Schutz der persönlichen Sicherheit geeignet ist; Auslösecharakteristik vom Typ C-: Der Auslösestrom beträgt (5~10)In, was zum Schutz von Stromverteilungsleitungen und Beleuchtungsstromkreisen sowie Motorstromkreisen mit hohem Verbindungsstrom geeignet ist; Auslösecharakteristik vom Typ D-: Der Auslösestrom beträgt (10~20)In, was zum Schutz von Geräten mit hohem Einschaltstrom wie Transformatoren und Magnetventilen geeignet ist; Auslösecharakteristik vom Typ K-: Er verfügt über den 1,2-fachen thermischen Auslösestrom und den 8- bis 14-fachen magnetischen Auslösebereich, was zum Schutz von Motorschaltkreisen geeignet ist und einen hohen Widerstand gegen Einschaltströme aufweist [3].
